垃圾仓泵吸式气体检测报警系统技术方案

适用范围:生活垃圾焚烧发电厂垃圾仓(贮坑)、垃圾中转站、餐厨垃圾仓等封闭/半封闭垃圾堆存空间的 H₂S、CH₄、CO、O₂、NH₃ 等有毒有害及易燃易爆气体在线监测与报警联动。

一、项目概述

垃圾在垃圾仓内堆存、发酵、分解过程中,会产生硫化氢(H₂S)、甲烷(CH₄)、一氧化碳(CO)、氨(NH₃)等有毒有害气体及易燃易爆气体(沼气)。垃圾仓多为大空间封闭或半封闭结构,自然通风条件差,气体易在局部积聚,存在以下风险:

  • 中毒风险:H₂S、CO、NH₃ 超标可致急性中毒甚至死亡;
  • 爆炸风险:CH₄ 积聚至爆炸下限区间,遇明火/静电即可能爆炸;
  • 缺氧窒息风险:发酵耗氧或惰性气体置换导致 O₂ 浓度低于安全值;
  • 设备腐蚀:H₂S 等酸性气体对设备、结构腐蚀严重。

为保障作业人员生命安全和设备运行安全,依据国家相关标准规范,配置一套泵吸式气体检测报警系统,对垃圾仓内多点气体浓度进行循环/连续在线监测,超限时自动声光报警并联动通风、除臭、喷淋等设施,实现“监测—报警—联动—记录”闭环管理。

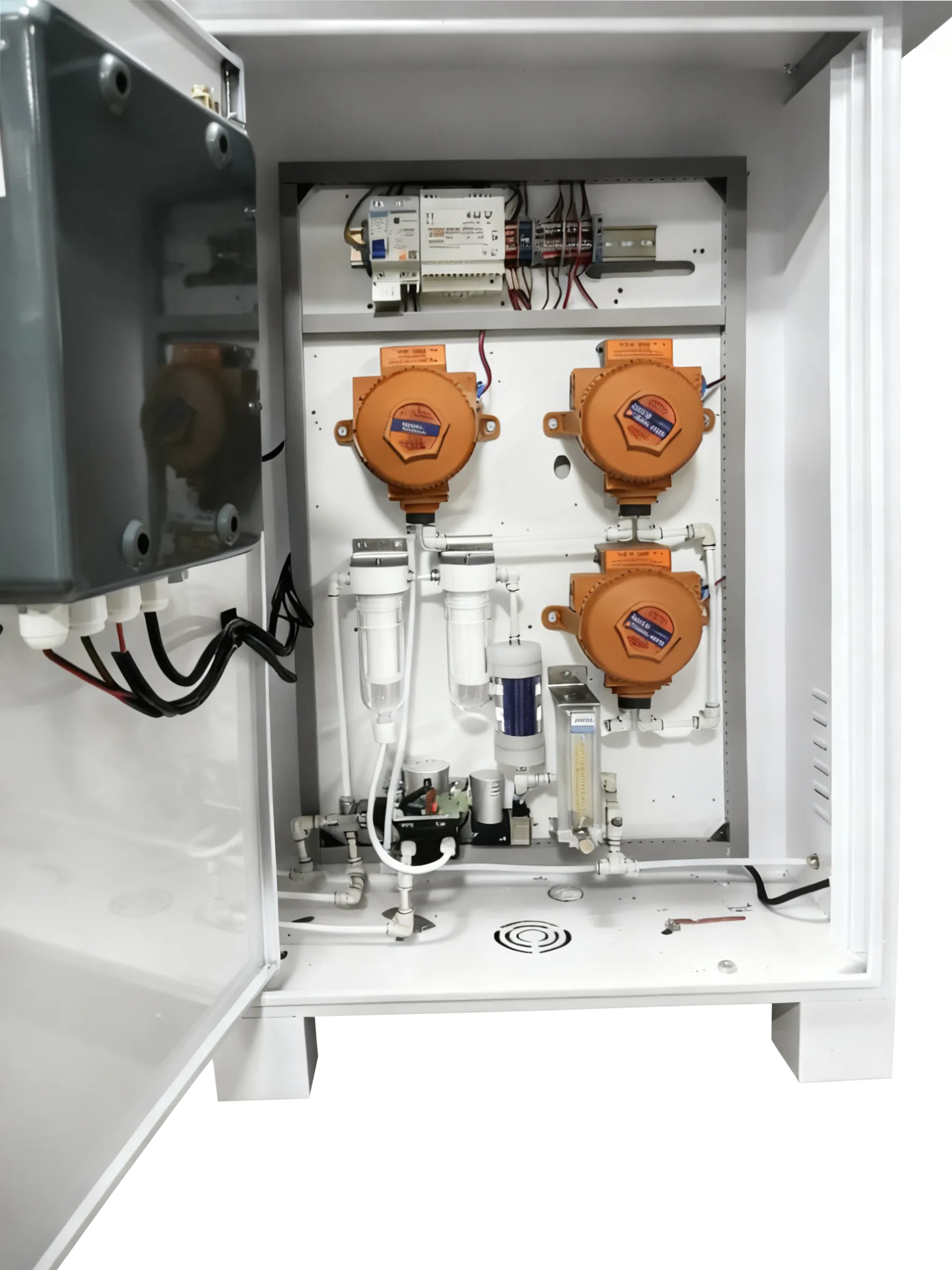

垃圾仓泵吸式气体检测报警系统技术方案插图

二、设计依据

序号 标准/规范编号 名称
1 GB 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准
2 GBZ 2.1-2019 工作场所有害因素职业接触限值 第1部分:化学有害因素
3 GB 12358-2006 作业场所环境气体检测报警仪通用技术要求
4 GB 3836.1/3836.2/3836.4 爆炸性环境用电气设备(通用要求/隔爆/本安)
5 GB 50058-2014 爆炸危险环境电力装置设计规范
6 GB 30871-2022 危险化学品企业特殊作业安全规范(受限空间作业)
7 CJJ 90-2009 生活垃圾焚烧处理工程技术规范
8 GB 18485-2014 生活垃圾焚烧污染控制标准
9 GB 50116-2013 火灾自动报警系统设计规范
10 GB/T 4208-2017 外壳防护等级(IP代码)
11 GB/T 15478 压力传感器/变送器通用规范(如涉及)

三、现场分析与监测需求

3.1 现场工况特点

  1. 空间大、通风差:仓体容积大,气体扩散不均、易局部积聚;
  2. 气体分层明显:CH₄ 密度小于空气、易上浮至仓顶;H₂S、CO₂ 密度大于空气、易下沉;需分高度布点;
  3. 高湿、高腐蚀:垃圾含水率高、渗滤液多,H₂S 呈酸性,腐蚀性强;
  4. 高粉尘/纤维:垃圾飞絮、粉尘易堵塞采样管路与探头;
  5. 受限空间:人员需定期进入巡检、清料,属受限空间作业。

3.2 监测气体与必要性

气体 危害类型 监测必要性
H₂S 硫化氢 剧毒、腐蚀 必测
CH₄ 甲烷 易燃易爆(LEL=5%VOL) 必测
CO 一氧化碳 剧毒、窒息 必测
O₂ 氧气 缺氧/富氧 必测
NH₃ 氨 刺激性、有毒 建议测
CO₂ 二氧化碳 窒息 选测
VOC/总烃 有毒、可燃 选测

四、系统总体设计

4.1 设计原则

  • 安全可靠:防爆、防腐、防堵、防冷凝;
  • 一机多测:集中分析单元 + 多点轮询采样,降低设备成本;
  • 集中维护:传感器集中安装于机柜,避开仓内恶劣环境,便于标定、更换;
  • 开放兼容:标准信号(4-20mA / RS485-Modbus)接入 PLC/DCS/上位机;
  • 可联动可扩展:预留联动与扩展通道。

4.2 系统架构

  ┌──────────── 垃圾仓(多点采样探头)────────────┐

│   采样点1   采样点2   采样点3   …   采样点N     │

└──────┬────────┬────────┬─────┴──────┬──────────┘

│        │        │            │  伴热采样管(防冷凝)

▼        ▼        ▼            ▼

┌───────────────────────────────────────────────┐

│        多路切换阀组(电磁阀/多通阀)              │

└───────────────────────┬───────────────────────┘

┌───────────────────────────────────────────────┐

│      采样泵(耐腐蚀隔膜泵)                       │

└───────────────────────┬───────────────────────┘

┌───────────────────────────────────────────────┐

│   预处理单元(气液分离→冷凝除水→精密过滤)        │

└───────────────────────┬───────────────────────┘

┌───────────────────────────────────────────────┐

│   检测分析单元(H₂S/CH₄/CO/O₂/NH₃ 传感器模块)    │

└───────────────────────┬───────────────────────┘

┌───────────────────────────────────────────────┐

│  报警控制单元(控制器+触摸屏+数据存储)           │

└──────┬───────────────┬───────────────┬─────────┘

▼               ▼               ▼

声光报警器      联动输出(继电器)    通讯上传

→排风机/喷淋除臭    →PLC/DCS/上位机

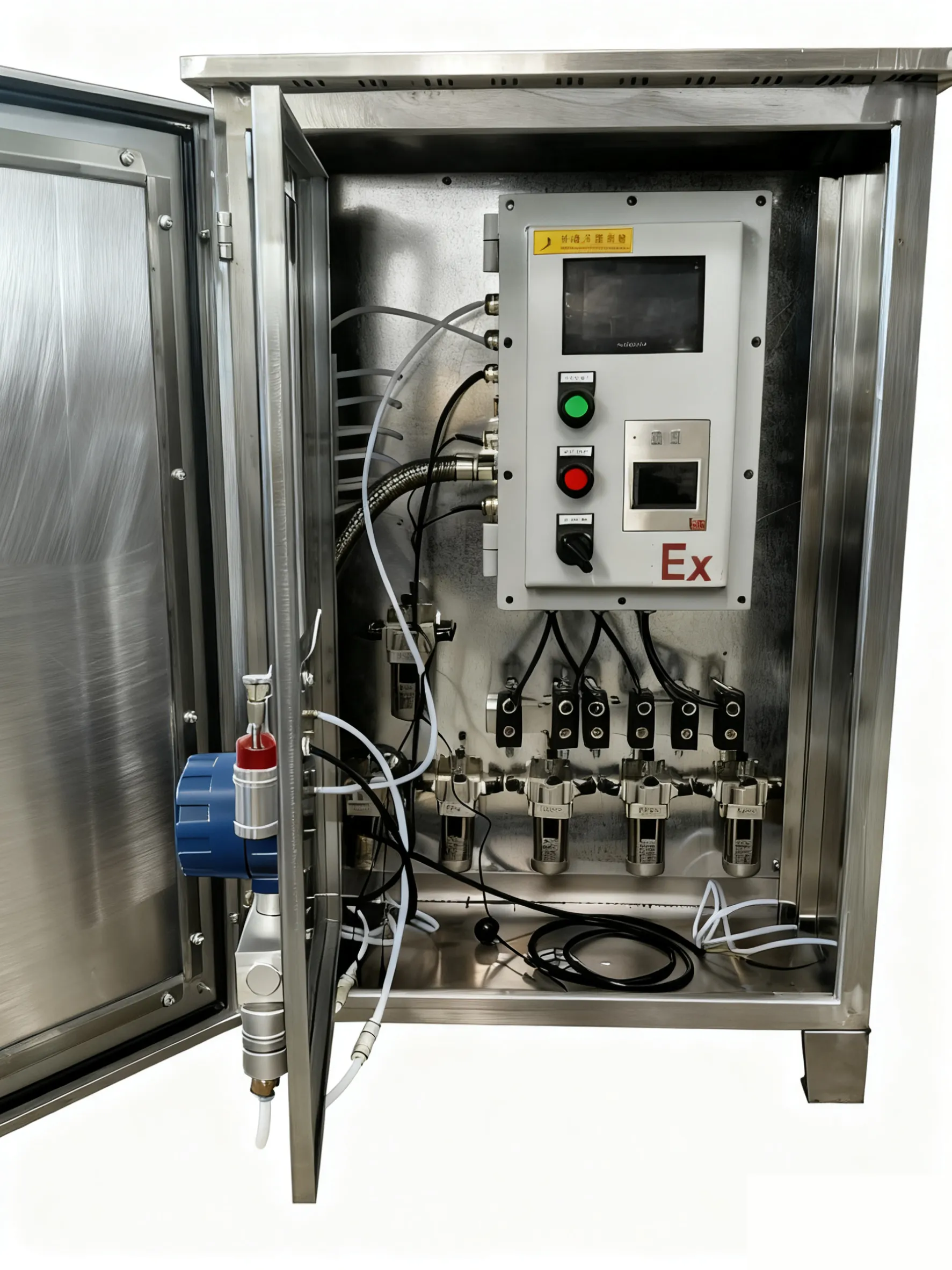

垃圾仓泵吸式气体检测报警系统技术方案插图1

4.3 工作流程

  1. 采样泵经切换阀依次从各采样点抽取气样;
  2. 气样经伴热管路输送(防止水汽冷凝、H₂S 溶于冷凝水);
  3. 预处理单元完成气液分离、冷凝除水、精密过滤除尘;
  4. 传感器模块检测各组分浓度并输出信号;
  5. 控制器处理信号,与设定阈值比较,超限声光报警并联动;
  6. 数据实时显示、存储、上传,生成报表与历史曲线;
  7. 单点采样完成后切换至下一点,循环往复。

轮询周期估算:单点采样约 【30~60】s,布点 【8】个时一个完整循环约 【4~8】min。对 CH₄、O₂ 等安全关键量,建议采用独立连续监测通道(不参与轮询)。

五、系统组成与功能

5.1 采样单元

  • 采样探头:不锈钢(304/316L)或 PTFE 材质,前端配防腐过滤头,防止料堆掩埋与粉尘堵塞;具备手动/自动反吹接口。
  • 采样管路:PTFE 内管 + 电伴热带 + 保温层,防腐且防冷凝;管路走向合理、坡度利于排凝、避免积液。
  • 反吹单元(选配):定时/手动压缩空气反吹,清通探头与管路。

5.2 采样泵

  • 耐腐蚀隔膜泵(泵头 PTFE/PVDF),流量 【1~5】L/min,真空度满足多点数米至数十米管路抽吸;
  • 一用一备(重要场合),故障自动切换。

5.3 预处理单元

  • 气液分离器:去除大颗粒液滴;
  • 电子/压缩冷凝器:除湿至露点 ≤ 【5】℃;
  • 精密过滤器:1~1 μm PTFE 滤芯,两级过滤;
  • 转子流量计/压力表:监测采样流量与管路状态,堵塞报警。

5.4 多路切换单元

  • 耐腐蚀电磁阀组或多通旋转阀,按序切换采样通道;
  • 支持通道隔离,避免交叉污染。

5.5 检测分析单元

可插拔智能传感器模块,具体见第七章选型。传感器集中安装于分析机柜内,处于恒温洁净环境,寿命与稳定性优于仓内就地安装。

5.6 报警控制单元

  • 多通道气体报警控制器(【8/16】通道),工业级触摸屏;
  • 实时显示各点浓度、报警状态、故障信息;
  • 具备一级/二级报警、故障报警、断线检测;
  • 数据存储(≥1年)、历史曲线、报表导出;
  • 标准输出:RS485-Modbus / 4-20mA / 继电器干接点。

5.7 联动单元

  • 继电器输出联动:排风机、除臭喷淋系统、新风系统、声光报警器、门禁/警示灯等;
  • 联动逻辑见第八章。

5.8 通讯与上位机(选配)

  • 通过 RS485/以太网接入厂区 PLC/DCS 或环保/安全监控平台;
  • 支持远程查看、报警推送、数据归档。

六、采样点布置方案

6.1 布置原则

  1. 分区布点:按垃圾仓分区(如按垃圾抓斗作业区、卸料区),每区布 【2~4】点;
  2. 分高度布点:仓内气体分层——CH₄(轻):上部/仓顶,距顶 【0.3~0.6】m;H₂S、CO₂(重):中下部;综合监测点:中部呼吸带高度;
  3. 避让干扰:探头距侧壁 ≥0.5 m,避开落料口、抓斗作业区、料堆掩埋区;
  4. 可达性:便于安装、检修、标定;
  5. 密度参考:一般每 【500~1000】㎡ 布 【1~2】点,或按工艺要求确定。

6.2 建议布点(示例)

编号 位置 采样高度 主要监测目标
P1 卸料区上部 距顶 0.5 m CH₄、O₂
P2 卸料区中部 呼吸带 H₂S、CO、NH₃
P3 仓体中部 中下部 H₂S、CO
P4 仓体深处上部 距顶 0.5 m CH₄
P5 渗滤液沟附近 下部 H₂S
P6 检修人员通道口 呼吸带 O₂、H₂S、CO

垃圾仓泵吸式气体检测报警系统技术方案插图2

实际点数与位置以现场勘察确定,典型规模为 4~12 点

七、主要设备选型与技术参数

7.1 检测传感器模块

气体 检测原理 量程 分辨率 备注
H₂S 电化学 0~100 ppm 0.1 ppm 防腐抗干扰
CH₄ 红外(IR)或催化燃烧 0~100 %LEL / 0~5 %VOL 1 %LEL 红外抗中毒、寿命长,推荐
CO 电化学 0~500 ppm 0.1 ppm
O₂ 电化学(或顺磁) 0~25 %VOL 0.1 %VOL 长寿命型
NH₃ 电化学 0~100 ppm 0.1 ppm 选配



7.2 采样与预处理

部件 关键参数
采样泵 耐腐蚀隔膜泵,流量 1~5 L/min,泵头 PTFE
伴热管 PTFE 内管,伴热温度 【0~150】℃ 可调
冷凝器 电子冷凝,除湿露点 ≤5 ℃
过滤器 0.1~1 μm PTFE 滤芯,两级
切换阀 耐腐蚀电磁阀组/多通阀,通道数按点数确定



7.3 报警控制器

项目 参数
通道数 【8/16】路(可按点数扩展)
显示 工业触摸屏,彩色
报警 一级/二级/故障声光报警
输出 RS485-Modbus / 4-20mA / 继电器
存储 ≥1 年历史数据,支持导出
供电 AC220V,配 UPS 备电(选配)
防护 机柜 IP54 及以上(仓内设备 IP65)

八、报警设定值与联动逻辑

8.1 报警设定值(参考,可按业主要求调整)

气体 一级报警 二级报警 依据
H₂S 【10 mg/m³(≈7 ppm)】 【20 mg/m³】 GBZ 2.1-2019(MAC 10 mg/m³)
CH₄ 【25 %LEL】 【50 %LEL】 GB 50493-2019
CO 【20 mg/m³】 【30 mg/m³】 GBZ 2.1(PC-TWA 20 / PC-STEL 30)
O₂ 【19.5 %VOL(低)】 【23.5 %VOL(高)】 GBZ 2.1
NH₃ 【20 mg/m³】 【30 mg/m³】 GBZ 2.1(PC-TWA 20 / PC-STEL 30)

说明:垃圾仓属受限空间,部分业主对 H₂S 采用更严的 一级 5 ppm、二级 10 ppm。缺氧报警(O₂ < 19.5%)对受限空间作业尤为关键。

8.2 联动逻辑

触发条件 联动动作
任一气体一级报警 现场声光报警;上位机提示;记录
任一气体二级报警 声光报警 + 启动排风机/除臭喷淋 + 警示灯 + 禁止入仓提示
O₂ 低报(<19.5%) 声光报警 + 强制通风;禁止人员进入
CH₄ 达 25 %LEL 加强通风;禁用明火/动火作业提示
CH₄ 达 50 %LEL 声光报警 + 停止相关作业 + 联动防爆排风
采样管路堵塞/断线 设备故障报警(区别于气体报警)

九、系统功能特点

  1. 多点循环监测:一套分析单元覆盖多个采样点,性价比高;
  2. 传感器集中安装:避开仓内高湿高腐蚀环境,寿命长、标定维护方便;
  3. 伴热采样 + 自动反吹:有效防止冷凝积水与管路堵塞,这是泵吸式在垃圾仓长期稳定运行的关键;
  4. 防爆防腐设计:电气符合 GB 3836 / GB 50058 要求,接触介质部件采用防腐材质;
  5. 联动闭环:报警自动联动通风除臭,降低风险;
  6. 数据可溯:历史曲线、报表,满足安全管理与检查要求;
  7. 开放兼容:标准协议接入现有 DCS/监控平台,便于集成。

泵吸式 vs 扩散式(选型说明)

对比项 泵吸式 扩散式
适用场景 点数多、环境差、需集中维护 单点、就地监测
维护 传感器集中,维护方便 分散就地,维护不便
响应 有管路延时 就地即时
成本(多点) 低(一机多测) 高(每点一套)
环境适应性 抗腐蚀/高湿(传感器集中) 受环境影响大

垃圾仓大空间、多点数、高腐蚀,泵吸式方案综合优势明显;对 O₂、CH₄ 等安全关键量建议增设独立连续监测点弥补轮询延时。

十、安装与施工要求

  1. 采样探头:安装牢固,防料堆掩埋、防落料冲击;前端过滤头便于拆卸清堵;
  2. 采样管路:采用伴热管,全程保温;管路坡度坡向排水点,最低处设排凝;避免急弯、死弯;
  3. 电气:按 GB 50058 划分爆炸危险区域,仓内设备采用防爆型(Exd/Exia),线路穿管/桥架敷设,可靠接地;
  4. 机柜:安装于通风、干燥、便于操作区域;配 UPS;进线做防腐防潮处理;
  5. 声光报警器:安装于人员必经通道及中控室,确保可见可闻;
  6. 联动接口:与业主排风机、喷淋、门禁等系统对接,信号定义与接线统一确认。

十一、调试、验收与培训

  1. 单机调试:采样泵、阀组、预处理、传感器逐项测试;
  2. 系统联调:轮询逻辑、报警阈值、联动动作、通讯上传全流程验证;
  3. 标定:采用标准气体对传感器标定,出具标定记录;
  4. 功能验收:按 GB 12358 及合同约定进行报警点、重复性、响应时间等测试;
  5. 培训:提供操作、标定、日常维护培训,交付操作手册。

十二、质量保证与售后服务

  • 质保期:【12/24】个月(以合同为准);
  • 传感器属易耗品,质保期及更换周期单独约定(一般电化学传感器寿命 1~3 年,红外 CH₄ 可达 5 年以上);
  • 提供定期标定、耗材更换、系统巡检等有偿/免费服务;
  • 响应:接到故障通知后 【24】h 内响应,远程指导或到场处理。

十三、设备清单(示例,以最终设计为准)

序号 名称 规格/说明 单位 数量
1 采样探头 316L/PTFE,带过滤头、反吹接口 按点数
2 伴热采样管 PTFE + 电伴热 + 保温 按实际
3 耐腐蚀采样泵 隔膜泵 1~5 L/min 1(+1备)
4 多路切换阀组 电磁阀/多通阀 1
5 预处理单元 气液分离+冷凝+两级过滤 1
6 H₂S 传感器模块 电化学 0~100 ppm 按点
7 CH₄ 传感器模块 红外 0~100 %LEL 按点
8 CO 传感器模块 电化学 0~500 ppm 按点
9 O₂ 传感器模块 电化学 0~25 %VOL 按点
10 NH₃ 传感器模块(选配) 电化学 0~100 ppm 按点
11 气体报警控制器 多通道 + 触摸屏 1
12 声光报警器 防爆型 按需
13 分析机柜 含 UPS、配电 1
14 上位机软件(选配) 数据采集/报表 1

本方案为技术框架文档,具体配置以现场勘察及合同技术协议为准。
