焦炉煤气氧气在线分析仪

一、产品概述

焦炉煤气氧气在线分析仪专为焦炉煤气生产过程中氧气含量的实时监测而设计。焦炉煤气作为一种重要的工业气体，其生产过程中氧气含量的精确把控至关重要，稍有不慎可能引发爆炸等严重安全事故。本分析仪凭借先进的传感器技术和智能化的数据处理系统，能够快速、准确地测量焦炉煤气中的氧气浓度，为生产安全与稳定运行提供可靠保障。

二、工作原理

焦炉煤气进入分析仪的检测气室后，其中的氧气与传感器内的工作电极发生电化学反应，产生与氧气浓度成正比的电信号。该电信号经过放大、滤波等处理后，由分析仪的微处理器进行分析和计算，最终在显示屏上实时显示氧气的浓度数值。这种原理具有响应速度快、精度高、稳定性好等优点，能够适应焦炉煤气复杂多变的成分和工况。

三、产品特点

1. 高精度检测：采用高品质的电化学传感器，测量精度可达±1%FS，能够精确捕捉焦炉煤气中极微量的氧气变化，为安全生产提供精准数据支持。
2. 快速响应：响应时间小于15秒，可及时反馈焦炉煤气中氧气含量的动态变化，便于操作人员迅速采取相应措施，避免安全隐患的扩大。
3. 稳定性强：具备自动零点和量程校准功能，可有效克服因环境温度、湿度等因素变化对测量结果产生的影响，确保长期稳定可靠运行。即使在焦炉煤气生产车间高温、高粉尘等恶劣环境下，也能保持良好的性能。
4. 智能化操作：配备直观的彩色触摸屏，操作界面简洁易懂，操作人员可轻松完成参数设置、数据查询、校准等操作。同时，分析仪具备数据存储和传输功能，可将历史数据存储在内部大容量存储器中，并通过RS485、4 – 20mA等标准接口与上位机或DCS系统进行数据通讯，方便生产管理与监控。

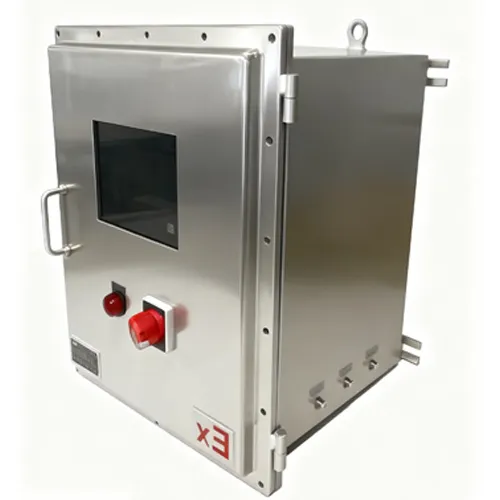

5. 安全可靠：分析仪外壳采用防爆设计，符合相关防爆标准，可安全应用于焦炉煤气生产现场的危险区域。同时，具备多种安全保护措施，如过压保护、过流保护、漏电保护等，确保操作人员和设备的安全。

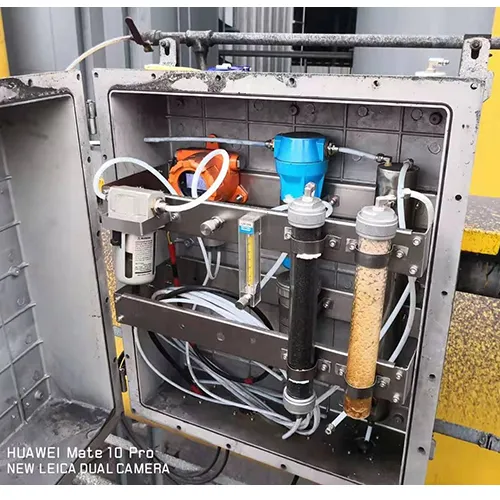

四、预处理系统

在线气体分析仪作为精密分析仪器，对样气的要求十分苛刻。气体分析预处理系统为了保证进入分析仪表的样气适合仪表的规定条件，保证分析仪表可以正常、可靠、稳定地运行。

本系统是针对工业生产过程中高温、高湿、高粉尘、油水混合，含有干扰气体等恶劣环境，对气体进行预处理与在线监测的解决方案，目标气体经过预处理后，符合气体分析仪所需的干净气体，能最大程度保证气体检测分析的准确度，能有效延长气体传感器的使用寿命，提高传感器的可靠性。

采样系统提供了灵活的配置，使用泵或真空发生器，提取要探测区域的空气或气体样品，经过一系列的气体处理装置后，例如降温、除尘、除水，除干扰物质等后由配置好的一个或者多个传感器进行监测。

五、气体预处理系统的适用范围：

1、适合高效、快速除水的场合，可长期在线使用
2、适合运行在高温场合：温度50-200℃，200-500℃，500℃以上，选配不同的配置

3、适合运行在低温场合，例如：冷库等
4、适合运行在高温、高粉尘、高油气,含有干扰气体等场合，例如：冶炼高干扰气体成分，锅炉烟气、汽车尾气、环保部门、工业生产过程监测、污染源排放监测、烟气重金属在线监测、脱硫脱硝监测、垃圾焚烧烟气排放监测、挥发性有机物(VOC)监测、沼气在线监测等。

六、技术参数

1. 测量范围：0 – 5% O₂（可根据用户需求定制其他量程）
2. 精度：±1%FS
3. 重复性：≤0.5%
4. 响应时间：T90＜15s
5. 稳定性：零点漂移≤±1%FS/7d；量程漂移≤±1%FS/7d
6. 工作温度：-20℃ – 50℃
7. 工作湿度：10% – 90%RH（无冷凝）
8. 供电电源：AC220V±10%，50Hz
9. 输出信号：4 – 20mA模拟信号、RS485数字信号
10. 报警功能：具有两级声光报警，报警点可任意设置
11. 防爆等级：ExdⅡCT6 Gb
