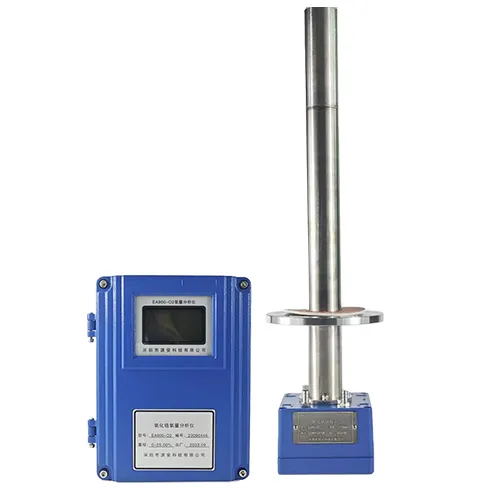

产品简介：
氧 化 锆 氧 量 分 析 仪(Zirconia Oxygen Analyzer),又称氧化锆氧分析仪、氧化锆分析仪、氧化锆氧量计、氧化锆氧量表，主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非燃烧气体氧浓度测量。在传感器内温度恒定的电化学电池产生一个毫伏电势，这个电势直接反应出烟气中含氧浓度值。 将此分析仪应用于燃烧监视与控制，将有助于充分燃烧，减少C0 、S0x 及 NOx 的排放，从而为防止全球变暖及空气污染做出贡献。同时，氧化锆氧量分析仪还可用于气体成分控制，精确控制燃烧效率。
氧化锆氧量分析仅广泛应用于多种行业的燃烧监视与控制过程，并且帮助各行亚领域取得了和当可观的节能效果。应用领域包括能耗行业，如钢铁业、电子电力业、石油化工业、制陶业、造纸业、食品业、纺织品业，还包括各种燃烧设备，如焚烧炉、中小型锅炉等。

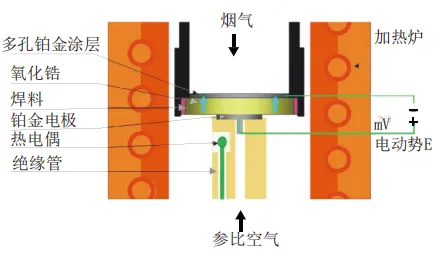

工作原理
氧化锆是一种高温电解质浓差电池，在数百度的高温环境下，具有能产生氧离子迁移的导电性能，由于被测气体(烟气或其它气体)与参比气体(空气或其它气体)在氧化锆两侧铂电极的氧分压不同，在两极间有一定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可以用能斯特(Nernst) 公式来表示：
E=RT/4F×LnP1/P2
式中：E—氧浓差电势（V）
R—理想气体常数（8.314J/moLK）
T—绝对温度值（K）
F—法拉第常数（96500c/moL）
P1—参比气体分压（空气）
P2—被测气体分压
技术参数：
| 防护等级： IP65 | |||||||||||
| 外形尺寸：260*200*100mm 显示：液晶显示，中文菜单 测量范围：0-25% |
|||||||||||
| 测量精度：显示值的±1% O2 恒温温度：700℃ 输出：4-20mA |
|||||||||||
| 电源：220VAC/50Hz 功耗：小于150W 最大负载：≤5000 |
|||||||||||
| 环境温度： -20℃~+50℃ 使用寿命：2-5年 |
|||||||||||
| 氧 量 检 测 器 ： 防护等级： IP65 |
|||||||||||
| 本体材质：304 探头直径：φ45mm 烟气温度：0-650℃ |
|||||||||||
| 探头耐压： -10kPa~+10kPa 烟气流速：>5m/s |
|||||||||||
| 响应时间：<5s(通入标气达到90%响应时间) 测量精度：显示值的土1%02 |
|||||||||||
| 使用寿命：1-5年(具体根据实际工况定)
主要应用于： |
|||||||||||
| 火力发电厂锅炉、钢铁冶金加热炉、中小供热型锅炉、 生活垃圾焚烧炉、危险废弃物焚烧炉等。 |
|||||||||||
| 氧化锆分析仪订货参数 | |||||||||||
| 锅炉燃料类型：燃煤锅炉 | 燃气锅炉 | 燃油锅炉口 | 拉圾焚烧 | 其他 | |||||||
| 烟 气温度：<650℃ | 其他 | ||||||||||
| 烟 气 压 力 ： kPai | 正常工艺含氧量范围： | % | |||||||||
| 烟 | 气 | 流 | 量 ： | m/s (米/秒) | 氧探头插深：L= | 插深是指法兰以下的长度) | |||||
| 法 规 格：标配 | 其他规格 | ||||||||||
| 法兰安装孔方向：X型 | 十型 | 其他 | |||||||||
| 分析仪安装方式：墙挂式 | 盘装横式 | 盘装竖式 | 盘装方表 | 其他 | |||||||
| 分析仪量程：0-25% | 其他 | ||||||||||
| 说 明 ： | |||||||||||
| 1.核对正确的项目在黑框内打钩。 | |||||||||||
| 2.法兰规格中标配是指法兰外径155mm,安装孔中心孔距130mm(这个规格目前市场占80%以上) | |||||||||||
| 3.法兰安装孔方向是指面对安装在炉墙上的法兰观察，螺丝孔对角连线的图形。 | |||||||||||
| 4.墙挂式： 260*200*100mm、横式：160*80*160mm、竖式：80*160*160mm、方表：160*160*160mm。 | |||||||||||
