项目背景与设计依据
为落实《GB 37822-2019 挥发性有机物无组织排放控制标准》要求，精准管控厂界 VOC 无组织排放风险，构建 “实时监测 – 智能预警 – 数据溯源” 的闭环管理体系，特制定本方案。系统设计严格遵循 HJ 212-2017 数据传输标准、GB/T 4208 IP55 防护等级等规范，确保数据合规有效，适配化工、涂装、塑胶等多行业厂界监测需求。
系统架构与核心组成
系统采用四层模块化架构，实现全流程精准监测与智能管控，核心组件如下：

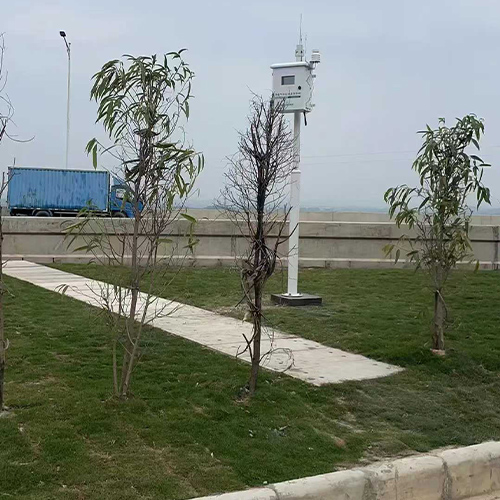

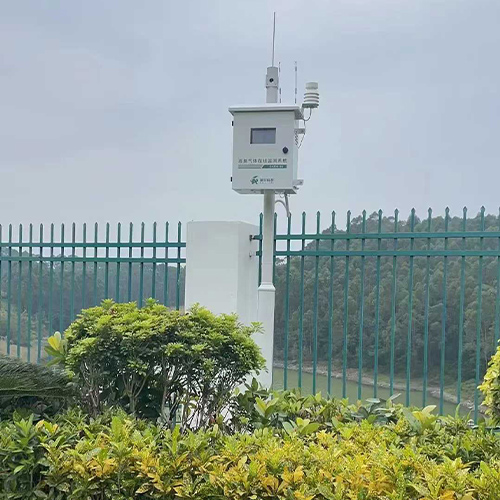

- 前端感知层：在厂界下风向及敏感点位布设微型监测站，集成 PID 光离子化检测模块（覆盖苯系物、醛酮类等 200 + 种 VOC 组分）与气象五参传感器（风速、风向、温度、湿度、气压），同步采集浓度与扩散影响数据。
- 数据传输层：通过 4G/5G 无线通信与以太网双链路，结合断网续传功能（本地存储≥10 万条数据），确保监测数据实时、稳定上传至后端平台。
- 平台应用层：部署云边协同监控平台，支持 GIS 可视化、历史数据追溯、多级阈值预警、排放趋势分析及自动报表生成，数据存储周期≥3 年。
- 联动控制层：预留开关量接口，可与厂区废气治理设施、排风系统联动，超标时自动触发声光报警并启动管控措施。
三、核心技术参数与选型
厂界无组织VOCs在线监测系统采用PID + 辅助校准的高性价比配置，兼顾响应速度与监测精度，关键参数如下：
- 检测因子：非甲烷总烃（NMHC）、苯系物（BTEX）及特征 VOC 组分；
- 量程与精度：0-50ppm（可扩展至 1000ppm），检出限≤0.01mg/m³，示值误差≤±2% FS；
- 响应速度：T90≤15 秒，满足快速泄漏预警需求；
- 环境适应性：-20℃~60℃工作温度，IP55 防护，抗干扰能力强；
- 校准功能：支持零点 / 跨度自动校准，每周自动执行，保障数据长期稳定。
运行维护与质量保证
建立 “远程运维 + 现场巡检” 机制：远程实时监控设备状态，及时推送故障预警；每季度现场巡检，完成传感器校准、滤芯更换、管线维护等工作。系统具备完善的质控体系，所有监测数据自动留存校验记录，可对接环保监管平台，确保数据可追溯、可审计。
