天然气四氢噻吩在线监测技术方案

项目背景

天然气本身无色无味、易燃易爆，泄漏后难以被人体察觉，极易引发爆炸、中毒等安全事故。为保障天然气输配及使用安全，国家相关标准强制要求在天然气中添加加臭剂，四氢噻吩（THT，C₄H₈S）因具有气味稳定、不易挥发、无毒副作用等特点，成为目前天然气行业广泛采用的加臭剂。

在天然气输配过程中，受管道泄漏、加臭剂衰减、加臭设备故障等因素影响，四氢噻吩浓度可能出现异常（过高造成浪费、过低无法起到警示作用）。传统人工巡检、离线检测方式存在响应滞后、检测精度低、覆盖范围有限等弊端，无法实现对四氢噻吩浓度的实时、全面监控。为解决上述问题，构建科学、高效的在线监测体系，保障天然气输配安全、规范运行，特制定本技术方案。

本方案严格遵循国家及行业相关标准、规范，确保监测系统的设计、安装、运行及验收符合要求，主要编制依据如下：

• 《天然气 加臭剂四氢噻吩含量的测定 在线取样气相色谱法》（GB/T 40704-2021）
• 《石油化工可燃气体和有毒气体检测报警设计标准》（GB/T 50493-2019）
• 《城镇燃气报警控制系统技术规程》（CJJ/T 146-2011）
• 《城镇燃气加臭技术规程》（CJJ/T 148-2010）
• 《作业场所环境气体检测报警仪通用技术要求》（GB 12358-2006）
• 《工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法》（GB/T 15479-1995）
• 《天然气取样导则》（GB/T 13609）
• 《四氢噻吩气体检测仪器检定规程》（JJG 695-2019）
• 项目现场勘察资料及相关技术要求

1. 实时监测：实现对天然气输配关键节点（门站、储配站、调压站、末端调压箱等）四氢噻吩浓度的24小时不间断在线监测，数据更新延迟≤1秒，响应时间满足标准要求。
2. 精准检测：监测精度达到±2%FS，分辨率≥0.01ppm（或01mg/m³），确保检测数据真实、可靠，满足执法及安全监管需求。
3. 异常报警：当四氢噻吩浓度低于国家最低限值（8mg/m³）或高于安全阈值（200mg/m³），以及监测系统出现故障时，立即触发声光报警、短信推送等多重警示，响应时间≤10秒。
4. 数据管理：实现监测数据的实时上传、存储、查询、统计及报表生成，支持历史数据追溯（存储周期≥1年），为加臭工艺优化、安全隐患排查提供数据支撑。
5. 安全可靠：监测系统具备防爆、防尘、防水性能，适应燃气输配现场易燃易爆、环境复杂的工况，系统平均无故障运行时间（MTBF）≥20000小时。

适用范围

本方案适用于天然气输配系统中四氢噻吩加臭浓度的在线监测，涵盖城市天然气门站、储配站、调压站、长输管线末站、工业用户进气端及居民小区末端调压箱等各类关键监测节点，可满足燃气公司、市政监管部门、工业用户等不同主体的监测需求。

监测原理

结合天然气输配现场工况及监测精度要求，本方案采用“光离子化（PID）+电化学双通道”融合检测原理，同时兼容在线取样气相色谱法，兼顾检测速度与精度，具体原理如下：

• 光离子化（PID）单元：内置6 eV紫外灯，四氢噻吩分子被高能光子电离成带电粒子，形成微电流，10秒内给出ppm级读数，实现快速响应；
• 电化学单元：作为补盲设计，当现场存在苯、甲硫醇等交叉干扰物质时，芯片自动调用多传感器融合算法，将检测误差锁定在±2%以内，确保检测精度；
• 在线取样气相色谱法：针对高精度监测需求，采用热导检测器（TCD），将具有代表性的天然气样品与已知含量的四氢噻吩标准气体，在相同操作条件下经色谱柱分离后，通过对比峰高或峰面积，计算出样品中四氢噻吩的准确含量，检测范围覆盖5mg/m³~200mg/m³，符合GB/T 40704-2021标准要求。

同时，系统采用吹扫式气室设计，避免传感器长期暴露在高浓度样气中导致中毒，延长传感器使用寿命，并为传感器检测提供必需的氧气介质。

核心设备选型

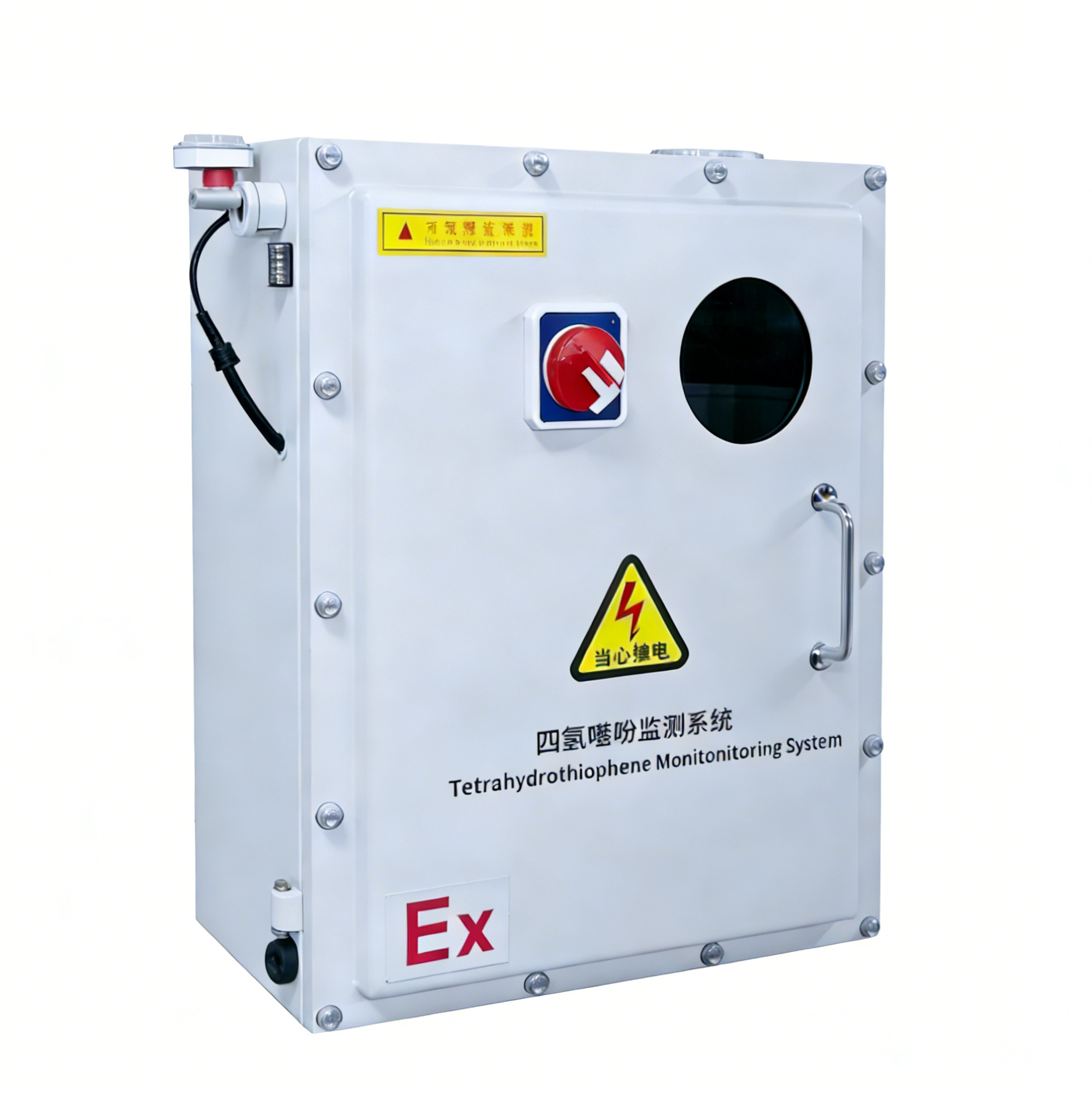

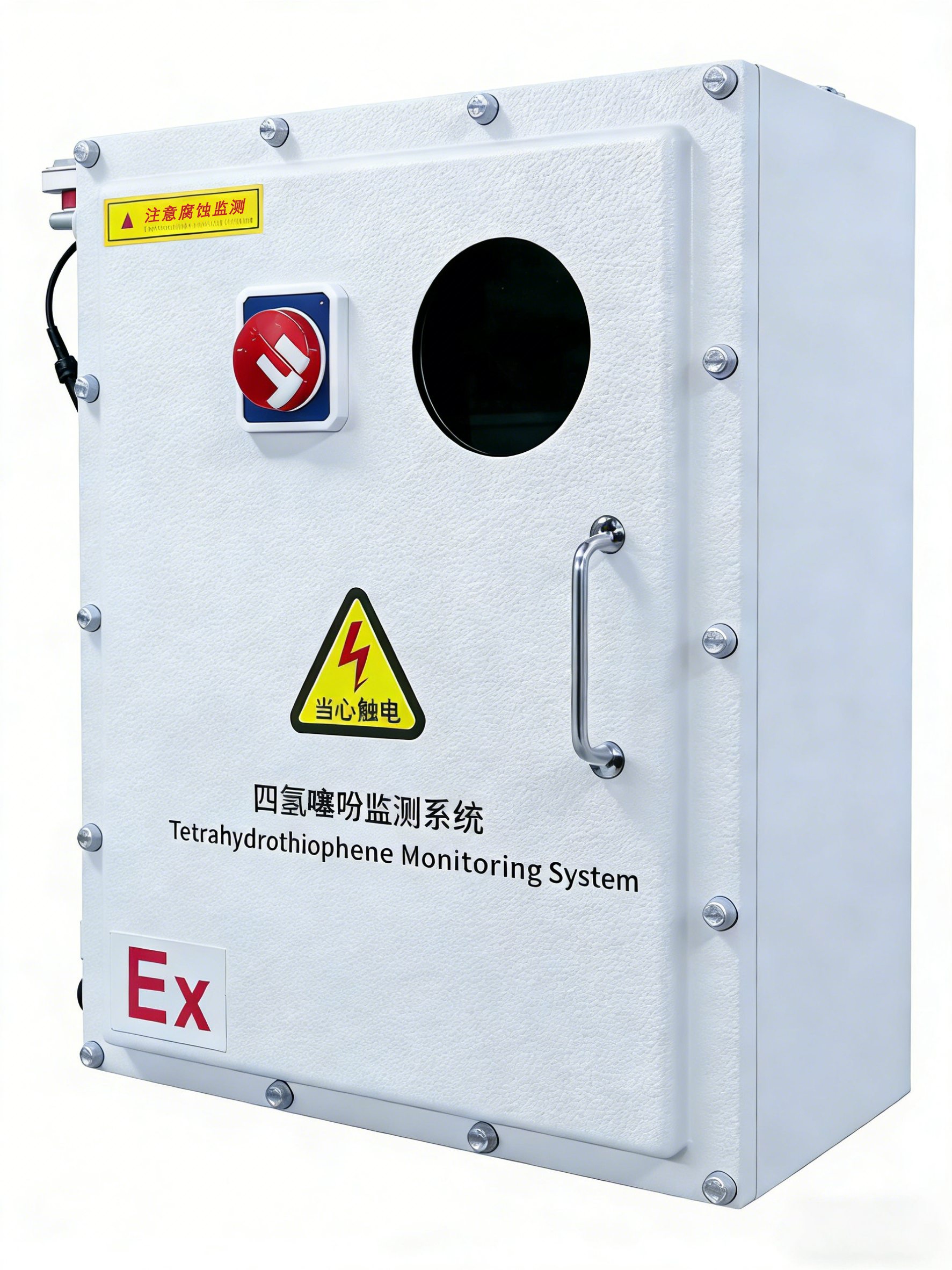

结合上述原则，选用EA200-C4H8S型在线四氢噻吩在线监测系统（或同等性能设备），核心设备及参数如下：
